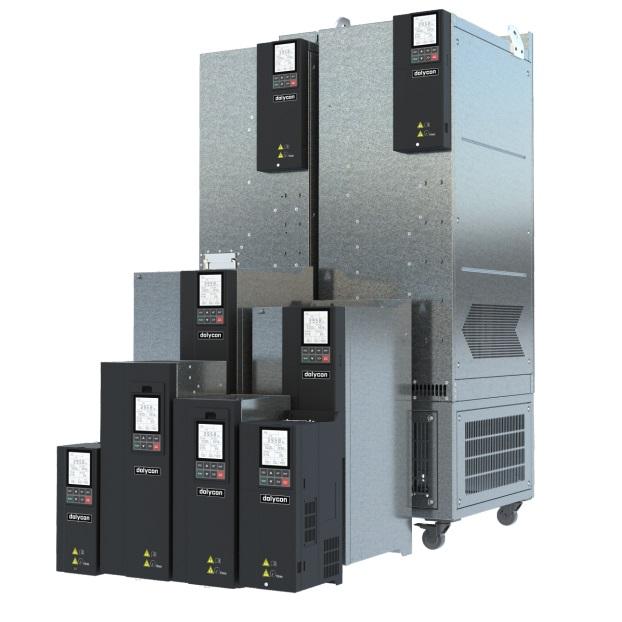

CT500 книжный стиль VFD общего назначения. Характеристики:
Высокий платформа векторного управления производительностью,
новый алгоритм управления двигателем,
поддержка управление разомкнутое и замкнутое;
Поддерживать для привода синхронных и асинхронных двигателей;
â Поддержка нескольких кодеров и
высокоточный управление с обратной связью;
â Поддержка нескольких карт расширения,
настраиваемый для развития;
Низкий скорость, высокий крутящий момент,
отличный низкоскоростное управление;
â Дизайн на основе книги полной серии,
максимизация экономия места при установке;
â ЖК-клавиатура высокого разрешения,
удобный для пользователей для отладки и диагностики неисправностей;
пункт №.:

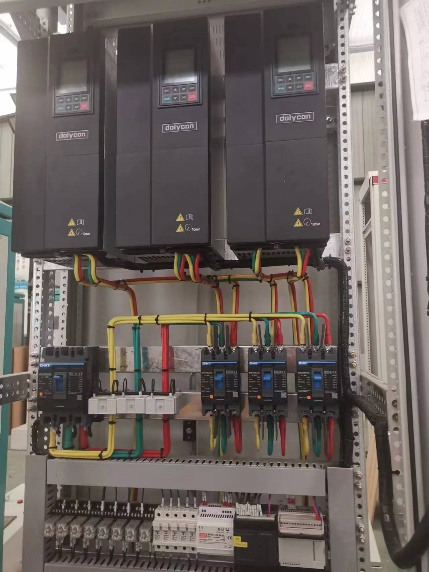

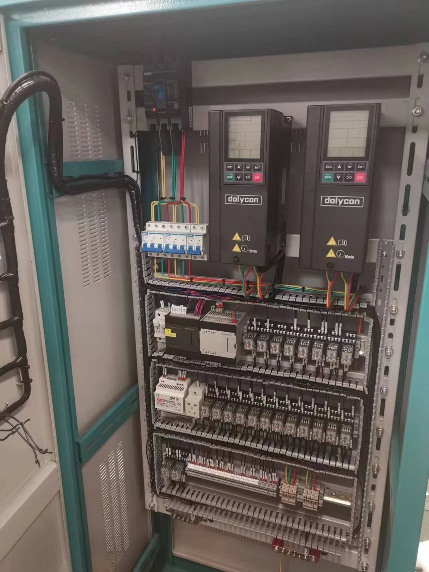

CT500 book style genВся машина имеет трехслойную конструкцию и покрытие печатной платы трехслойной краской, что обеспечивает стабильность и надежность продукта. Широко применяется в разных сферах.
 |
 |
 |

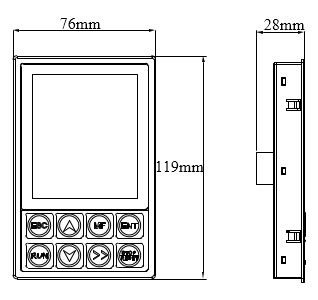

Описание сегментного кода ЖК-экрана
 |
 |
 |
 |

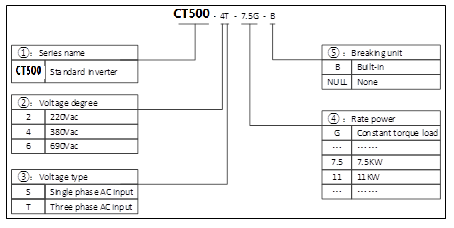

Правила названия модели продукта
Продукт характеристики
|
Инверторный режим |
Мощностьï¼KWï¼ |
Входной токï¼Aï¼ |
Выходной токï¼Aï¼ |
Применимая мощность двигателяï¼KWï¼ |
|
Трехфазный, 380 В, 50/60 Гц |
||||
|
CT500-4T-4.0G-Б |
4.0 |
12,0 |
9,5 |
4.0 |
|
CT500-4T-5.5G-Б |
5,5 |
18,5 |
14 |
5,5 |
|
CT500-4T-7.5G-Б |
7,5 |
22,5 |
18,5 |
7,5 |
|
СТ500-4Т-11Г-Б |
11 |
30,0 |
25,0 |
11 |
|
CT500-4T-15G-Б |
15 |
39,0 |
32,0 |
15 |
|
СТ500-4Т-18.5Г-Б |
18,5 |
45,0 |
38,0 |
18,5 |
|
CT500-4T-22G-Б |
22 |
54,0 |
45,0 |
22 |
|
CT500-4T-30G-Б |
30 |
68,0 |
60,0 |
30 |
|
CT500-4T-37G-Б |
37 |
84,0 |
75,0 |
37 |
|
КТ500-4Т-45Г |
45 |
98,0 |
92,0 |
45 |
|
КТ500-4Т-55Г |
55 |
123,0 |
115,0 |
55 |
|
КТ500-4Т-75Г |
75 |
157,0 |
150,0 |
75 |
|
КТ500-4Т-90Г |
90 |
188,0 |
180,0 |
90 |
|
КТ500-4Т-110Г |
110 |
221,0 |
215,0 |
110 |
|
КТ500-4Т-132Г |
132 |
267,0 |
260,0 |
132 |
|
КТ500-4Т-160Г |
160 |
309,0 |
305,0 |
160 |
|
КТ500-4Т-185Г |
185 |
344,0 |
340,0 |
185 |
|
КТ500-4Т-200Г |
200 |
384,0 |
380,0 |
200 |
|
CT500-4T-220G |
220 |
429,0 |
425,0 |
220 |
|
CT500-4T-250G |
250 |
484,0 |
480,0 |
250 |
|
CT500-4T-280G |
280 |
539,0 |
530,0 |
280 |
|
КТ500-4Т-315Г |
315 |
612,0 |
600,0 |
315 |
|
CT500-4T-355G |
355 |
665,0 |
650,0 |
355 |
|
КТ500-4Т-400Г |
400 |
715,0 |
720,0 |
400 |
Примечание...¼
1. Инвертор CT500-4T-160G и меньшей мощности модели могут иметь встроенный тормозной блок. Среди CT500-4T-37G ~ CT500-4T-160G, встроенный тормозной блок является опцией. Сила и сопротивление тормозной резистор должен соответствовать требованиям, в противном случае существует риск повреждение продукта. Тормозные блоки инвертора СТ500-4Т-185Г и выше мощности Все модели являются внешними и должны быть приобретены клиентами.
2. Вышеуказанные модели являются стандартными моделями общего назначения и не включают специальные модели для отраслевые приложения. Возможны нестандартные модели с другими характеристиками. индивидуальные.
Технические параметры
| Входные и выходные параметры | Входное напряжение | Однофазное напряжение 220 В переменного тока (-15 %)-240 В переменного тока (+ 10 %) |
| Трехфазное 380 В переменного тока (-15 %)-440 В переменного тока (+ 10 %) | ||
| Входная частота | 50х½60Гц±5% | |
| Выходное напряжение | 0ï½Номинальное входное напряжение | |
| Выходная частота | 0х½500Гц, ед.0,01Гц | |
| Перегрузочная способность | 150 % номинального тока: 1 мин; 180 % номинального тока: 10 с; 200 % номинального тока: 1 с | |
| Параметры текущего контроля | Режим управления | В/Ф; безсенсорное векторное управление (SVC) |
| Регулируемое передаточное число | 1:100(В/Ф);1:200(SVC) | |
| Точность регулирования скорости | ± 0,5% | |
| Скорость волны | ± 0,5% | |
| Пусковой крутящий момент | 0,5 Гц/150 % (В/Ф); 0,25 Гц/150 % (SVC) | |
| Базовые функции | Стартовая частота | 0,00х½10,00Гц |
| Время ACC и Dec | 0,1х½65000,0 с | |
| Несущая частота | 0,5 кГцï½16,0 кГц | |
| Настройка частоты | Настройка UP/DOW, аналоговая настройка, цифровая настройка, многоступенчатая настройка скорости, настройка PID, настройка связи MODBUS для реализации переключения комбинации и настройки канала. | |
| Режим запуска | Стартовая частота, торможение постоянным током и запуск | |
| Режим остановки | Остановка с замедлением, свободная остановка, торможение с замедлением+постоянным током. | |
| Возможность энергетического торможения | Тормозное напряжение блока торможения: 320х750В | |
| Возможность торможения постоянным током | Частота торможения постоянным током: 0х500Гц; | |
| Время ожидания торможения постоянным током: 0ï½100 с; | ||
| Ток торможения постоянным током: 0,0х½100,0%; | ||
| Время торможения постоянным током: 0,0х½100,0 с; | ||
| Автоматическая регулировка напряжения | Автоматическое поддержание стабильного выходного напряжения при переходных процессах напряжения в сети. | |
| Внезапное снижение частоты | Поддерживайте стабильное напряжение на шине при низком напряжении в сети. | |
| Терминалы управления | Вход переключателя | Стандартные 8-канальные входы, один из которых может быть высокоскоростным импульсным входом (HDI) |
| Аналоговый вход | Стандартные 2-канальные входы, AI1, AI2 (выход 0–10 В или 0/4–20 мА опционально) | |
| Выход переключателя | Стандартные 2-канальные многофункциональные коллекторные выходы, один из которых может быть высокоскоростным импульсным выходом (HDO). | |
| Аналоговый выход | Стандартные 2-канальные выходы, AO1, AO2 (выход 0х10В или 0/4~20мА опционально) | |
| Релейный выход | Стандартные 2-канальные релейные выходы | |
| Интерфейс связи | RS485-коммуникация | Интерфейс связи RS485 для внешней связи, поддержка протокола Modbus (режим RTU). |
| Защита от неисправностей | Перегрузка по току ACC, перегрузка по току DEC, сверхток при постоянной скорости, перенапряжение ACC, перенапряжение DEC, перенапряжение при постоянной скорости, пониженное напряжение на шине, перегрузка двигателя, перегрузка инвертора, сбой входного питания, потеря фазы на выходе, перегрев модуля выпрямителя, перегрев модуля инвертора, внешняя неисправность, связь неисправность, ошибка определения тока, ошибка работы EEPROM, ошибка обратной связи ПИД, время заводской настройки и т. д. | |
| Дисплей клавиатуры | Отображать | Выделение кода сегмента на ЖК-дисплее отображает информацию об инверторе |
| Дополнительные детали | Коммуникационная карта Profibus-DP, коммуникационная карта Profinet, карта CANopen, карта DeviceNet, карта Modbus Tcp, карта PG с дифференциальным входом, карта PG с дифференциальным входом UVW. | |
| Другие | Беговая среда | В помещении, на высоте менее 1 км над уровнем моря, без пыли, агрессивных газов и прямых солнечных лучей. |
| Температура окружающей среды | -10ï½+40°С, снижение номинальных характеристик на 1% на каждый дополнительный 1°°, когда температура окружающей среды находится в пределах 40°°50°С. | |
| Влажность | 5х½95% (без конденсации) | |
| Высота | 0ï½2000 м, снижение мощности на 1% на каждые дополнительные 100 м, когда уровень моря выше 1000 м. | |
| Вибрация | Менее 0,5G | |
| Температура хранения | â40ï½+70â | |

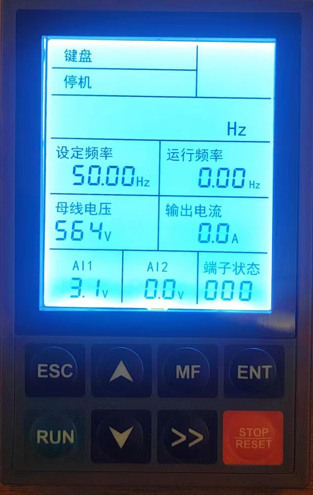

Единица и состояние ЖК-дисплея
| Символ | Имя | значениег | ||
| Область отображения | КБД/СРОК | --- | Отображение инвертора управления с помощью клавиатуры, терминала или связи. | |
| /КОММ | ||||
| СТОП/ВПЕРЕД/НАЗАД | --- | Покажите инвертор, в каком состоянии. | ||
| ТРЕВОГА | --- | Выключение света означает отсутствие неисправности. Горит, показывая код неисправности, пожалуйста, обратитесь к руководству. | ||
| УСТАНОВИТЬ ЧАСТОТУ | Гц | Показывает текущую заданную частоту, единица измерения — Гц. | ||
| ЧАСТОТА РАБОТЫ/СПД | Гц/об/мин | Отображение рабочей частоты и скорости | ||
| Пользователи выбирают отображение одного из них | ||||
| АВТОБУС ВОЛ | В | Он показывает текущее напряжение на шине, единица измерения — В. | ||
| ВЫХОД ТЕКУЩЕГО/ПИТАНИЯ | А/кВт | Выходной ток и отображение мощности; Пользователи выбирают отображение одного из них. | ||
| AI1 | В/МПа | Индикация AI1 и AI2. Это текущее состояние аналогового входа, отображается по выбору пользователя, единица измерения – В или МПа. | ||
| AI2 | В/МПа | |||
| ДЕЛАТЬ И ДЕЛАТЬ | --- | Отображение состояния клемм, состояние входов DI1-DI7 и HDI определяется полем XX справа. DI1~DI7 отображаются в десятичной системе. Релейный выход 1, релейный выход 2 и выход состояния DO отображаются в поле X слева, управляются 4 битами и преобразуются в шестнадцатеричное представление. | ||
Функции кнопок
|
Кнопка |
Имя |
Функция |
|
|
Программирование/ Ключ выхода |
Войти или выйти из меню 1-го уровня; Вернуться в меню 1-го уровня из меню 2-го уровня; Вернитесь в меню 2-го уровня из меню 3-го уровня. |
|
|
Многофункциональный ключ |
Работайте в соответствии с многофункциональным выбором ÂÂÂÂ[2] |
|
|
Бегать ключ |
В эталонном режиме команды запуска с клавиатуры используется клавиша для управления запуском инвертора. После установки самоидентификации параметра ключ используется для запуска инвертора для самоидентификации параметров. |
|
|
Входить ключ |
После подтверждения функциональной группы меню 1-го уровня, войти в меню 2-го уровня; После подтверждения функциональной группы меню 2-го уровня, войти в меню 3-го уровня; После подтверждения установки функциональных параметров третьего меню уровня, возврат в меню 2-го уровня; В состоянии проверки пароля ввод пароля завершенный. |
|
|
Правый сдвиг ключ |
Выбор шага редактирования функциональной группы [1] на 1-м/2-м уровне меню; Выбор шага редактирования настроек функциональных параметров в третьем меню уровней; В состоянии остановки отображения параметров, отображение текущих параметров отображение состояния и неисправности, выбор параметров отображения; Редактировать выбор битов в состоянии проверки пароля. |
|
|
Стоп/Сброс ключ |
В эталонном режиме команды запуска с клавиатуры эта клавиша используется для остановить управление инвертором; В других эталонных режимах команды запуска клавиша используется для остановить защиту инвертора [3]; В состоянии неисправности или остановки ключ используется в качестве ключа сброса для очистите информацию о неисправности. |
|
|
ВВЕРХ ключ |
Увеличение группы функций в меню 1/2 уровня. постепенно; Увеличение настроек параметров функции в меню 3-го уровня постепенно; Постепенно увеличивайте установленную частоту. |
|
|
ВНИЗ ключ |
Уменьшение группы функций в меню 1/2 уровня. постепенно; Уменьшить настройки параметров функции в меню 3-го уровня. постепенно; Постепенно уменьшайте установленную частоту. |
|
|
Потенциометр |
Отрегулируйте частоту; Отрегулируйте крутящий момент. |
Примечание:
1. Выберите шаг редактирования: единицы, десятки. или сотни с помощью правой клавиши Shift.
2. См. код функции (F05.04) для получения информации о многофункциональных функциях. выбор.
3. После отправки команды остановки необходимо запустить команда очистки в текущей эталонной модели команды запуска

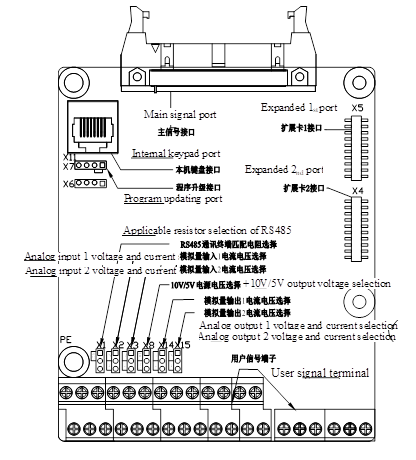

Принципиальная схема платы управления

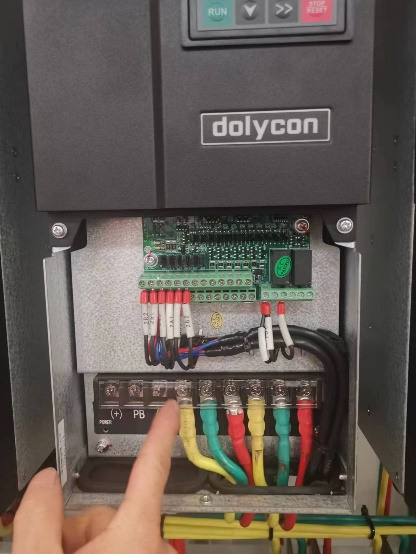

Терминал платы управления
Таблица функций терминала управления
| Категория | Номер терминалаимя | Функция терминала | Техническая спецификация |
| Вход переключателя | +24В | Источник питания +24 В | 24 В±10 %, внутренняя изоляция от земли. макс. нагрузка 200 мА |
| ПВ | Клемма внешнего входного питания (питание клеммы цифрового входа) | Короткое замыкание с +24В по умолчанию | |
| DI1ï½DI7 | Входные клеммы переключателя 1ï½7 | Входные характеристики: 24 В, 5 мА | |
| ИЧР | Высокоскоростной импульсный вход или вход переключателя | Диапазон частот импульсного входа: 0х½50кГц | |
| Напряжение высокого уровня: 24 В | |||
| КОМ | Источник питания +24 В или внешнее заземление | Внутренняя изоляция от заземления | |
| Выход переключателя | ДЕЛАТЬ | Выход с открытым коллектором, общая клемма CME | Диапазон внешнего напряжения: 0х½24В |
| HDO | Высокоскоростной импульсный выход или выход с открытым коллектором, общий разъем COM | Диапазон частот импульсного выхода: 0х½50кГц | |
| КОМ | Общий терминал HDO | Внутренняя изоляция от заземления | |
| Аналоговый вход | +10В/5В | Местный источник питания +10 В или 5 В | Выходное напряжение: 10 В или 5 В доступно через X13, опционально |
| Диапазон выходного тока: 0ï½50 мА | |||
| (Если потенциометр подключен между +10 В/5 В и землей, сопротивление не должно быть менее 2 кОм.) | |||
| AI1/AI2 | Аналоговый входной терминал 1 | Входное напряжение и ток не являются обязательными. | |
| Диапазон входного напряжения: 0х½10В | |||
| Диапазон входного тока: 0/4х½20мА | |||
| Земля | Аналоговая земля | Внутренняя изоляция от COM | |
| Аналоговый выход | АО1/АО2 | Аналоговый выходной терминал | Выходное напряжение и ток не являются обязательными |
| Диапазон выходного напряжения: 0х½10В | |||
| Диапазон выходного тока: 0/4х½20мА | |||
| Земля | Аналоговая земля | Внутренняя изоляция от COM | |
| Релейный выход | Т1А/ТИБ/ТИЦ | Релейный выход | T1A-T1B: нормально закрытый |
| T1A-T1C: нормально открытый | |||
| Контактная мощность: 250 В переменного тока/3 А, 30 В постоянного тока/1 А | |||
| Т2А/Т2Б/Т2С | Релейный выход | T2A-T2B: нормально закрытый | |
| T2C: нормально открытый | |||
| Контактная мощность: 250 В переменного тока/3 А, 30 В постоянного тока/1 А | |||
| Интерфейс связи | 485+/485- | Интерфейс связи RS485 | Интерфейс связи RS485 |

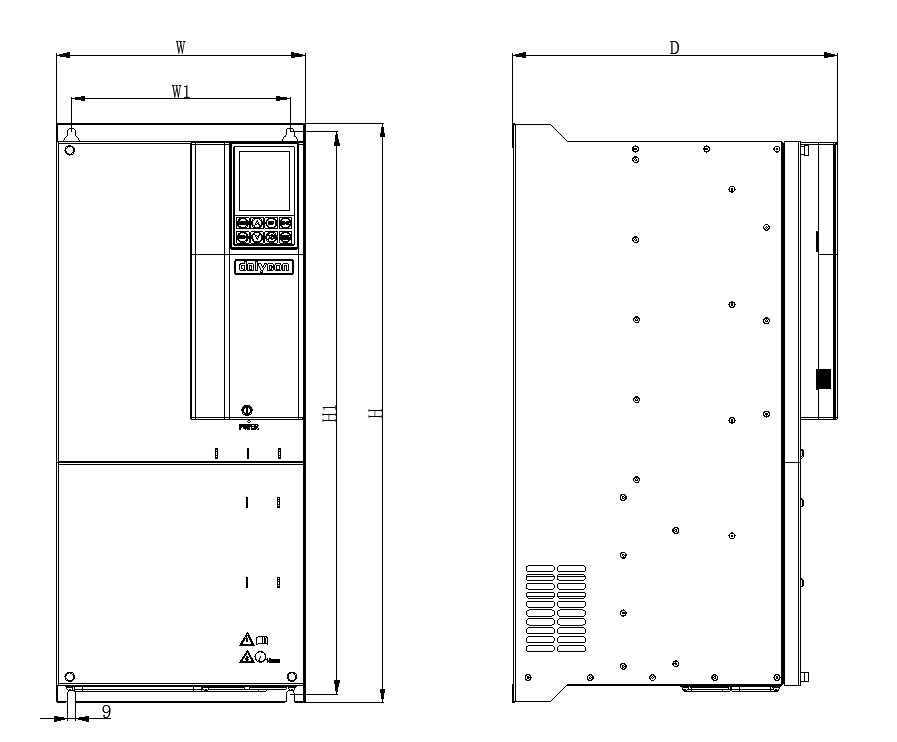

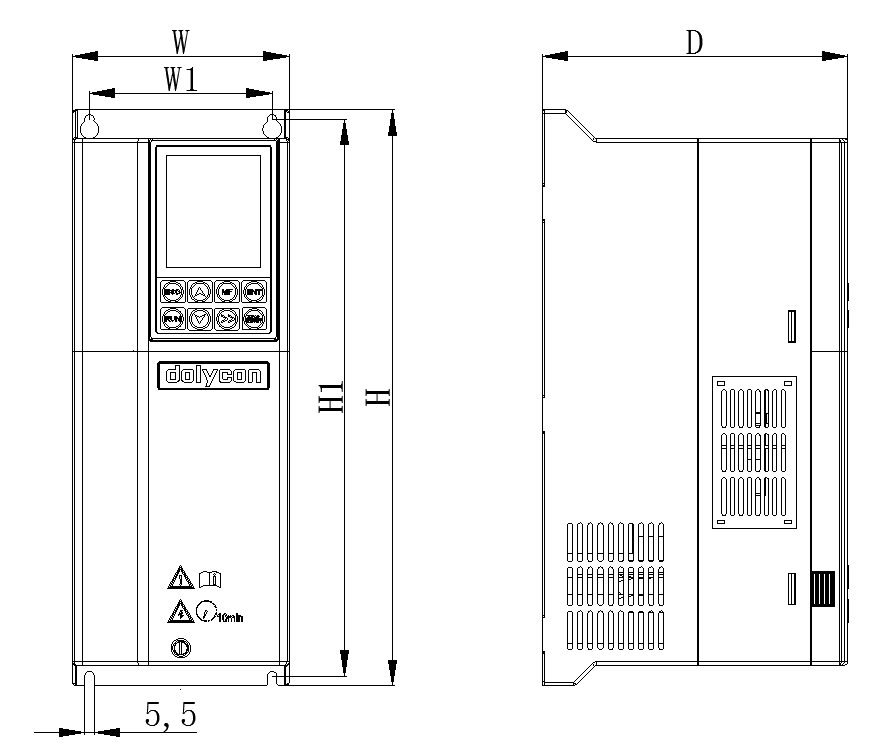

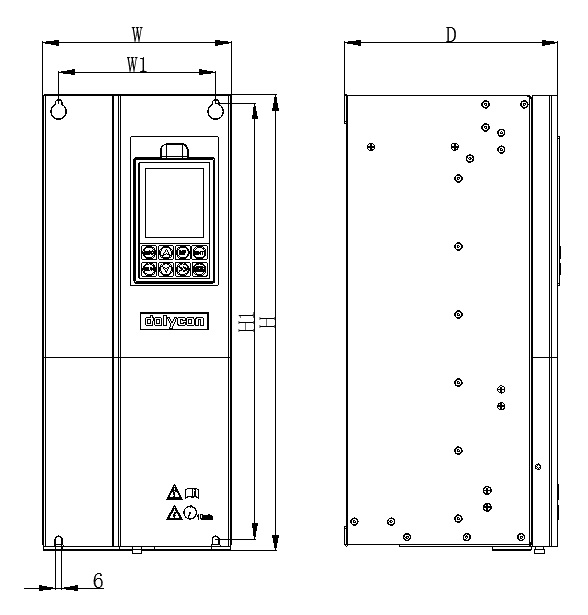

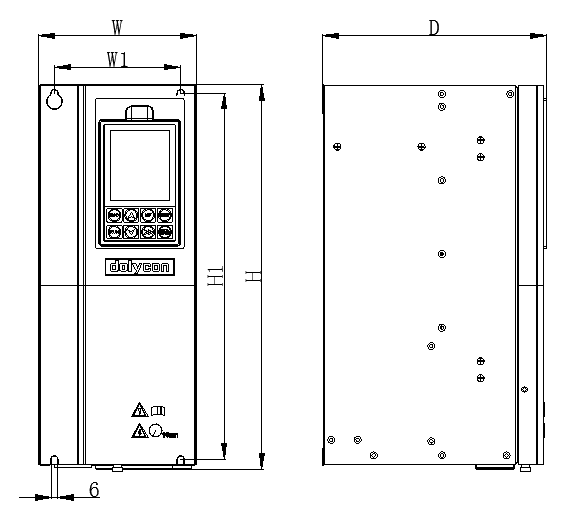

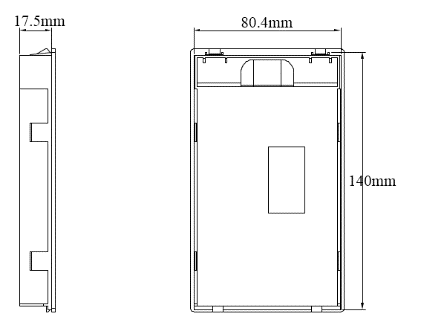

Внешний вид изделия и установочный размер, вес

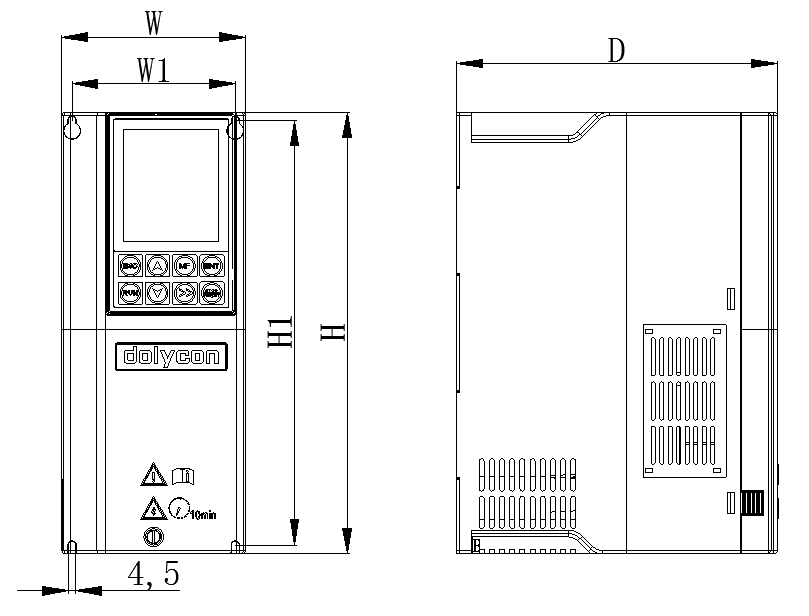

а) XI модели
Подходит для CT500-4T-4.0G-B ~ CT500-4T-7.5G-B
б) модели X2
Подходит для CT500-4T-11G-B ~ CT500-4T-15G-B
в) модели X3
Подходит для CT500-4T-18.5G-B ~ CT500-4T-22G
г) модели X4
Подходит для CT500-4T-30G ~ CT500-4T-37G

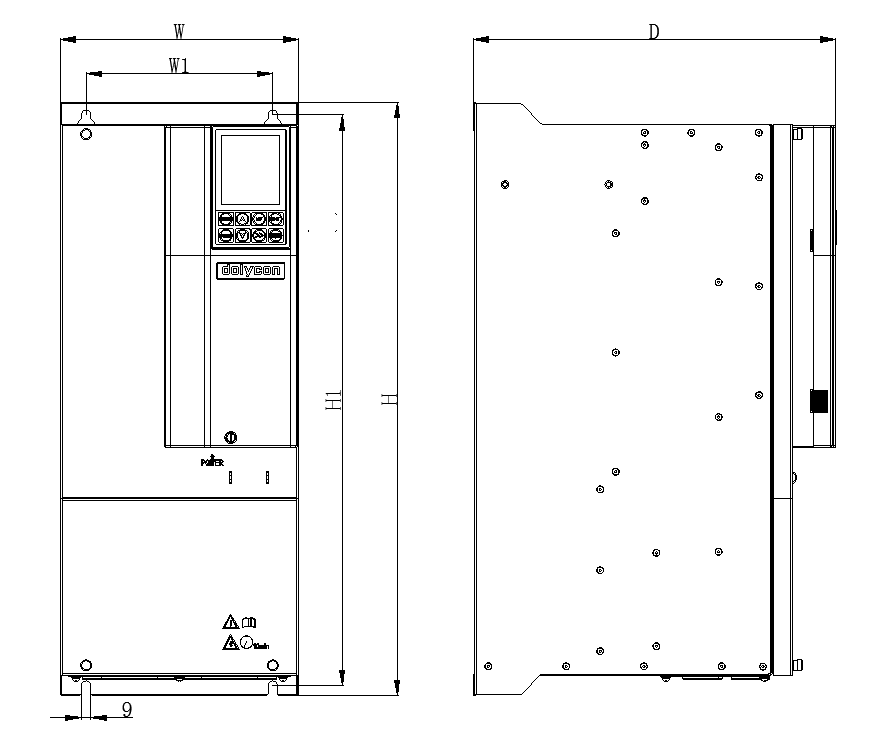

д) модели X5
Подходит для CT500-4T-45G ~ CT500-4T-110G
е) модели X6
Подходит для CT500-4T-132G ~ CT500-4T-160G

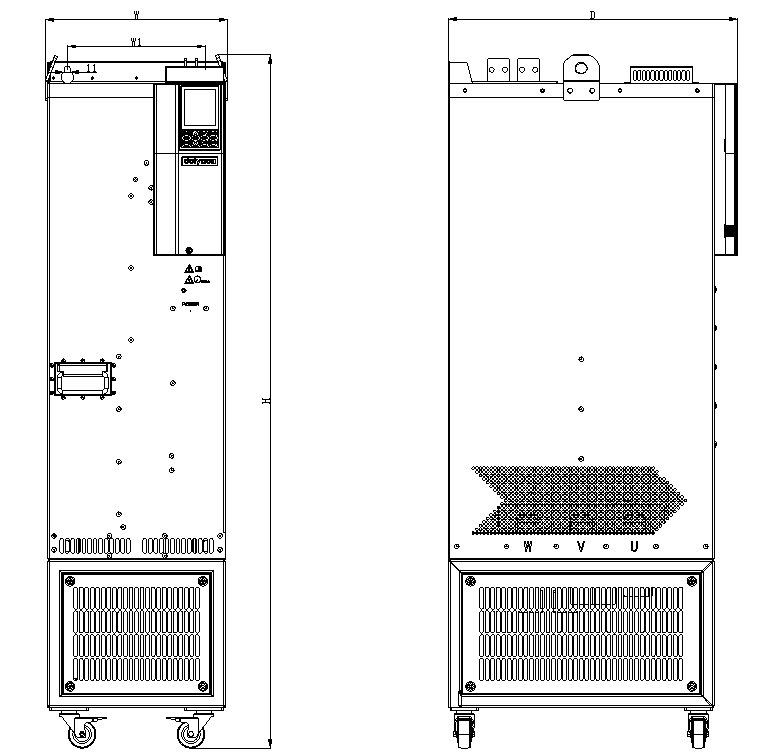

ж) модели X7
Подходит для CT500-4T-185G ~ CT500-4T-280G

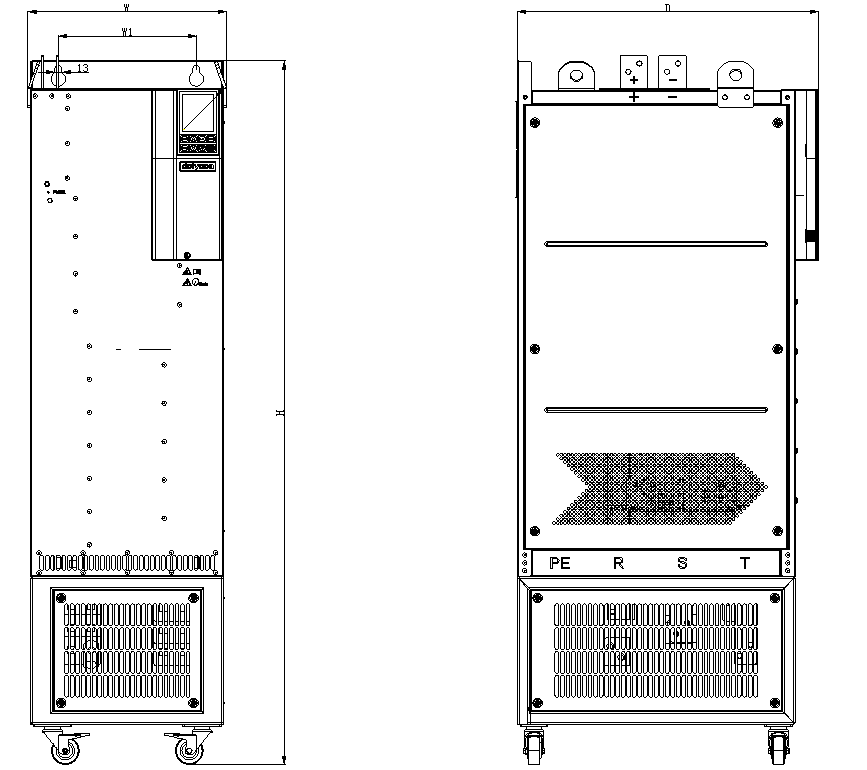

ж) модели X8
Подходит для CT500-4T-315G ~ CT500-4T-400G.
Структура CT500, Монтажные размеры и вес
| Инверторный режим | Внешний вид и размеры (мм) | |||||
| Вт | ЧАС | Д | П1 | П2 | H1 | |
| КТ500-2С-0,7Г-Б | 126 | 186 | 155 | 115 | --- | 175 |
| CT500-2S-1.5G-Б | ||||||
| CT500-2S-2.2G-Б | ||||||
| СТ500-4Т-0,7Г-Б | ||||||
| CT500-47-1,5Г-Б | ||||||
| CT500-4T-2.2G-Б | ||||||
| CT500-4T-4.0G-Б | 108 | 260 | 188,5 | 96 | --- | 250 |
| CT500-4T-5.5G-Б | ||||||
| CT500-4T-7.5G-Б | ||||||
| СТ500-4Т-11Г-Б | 128 | 340 | 180,5 | 108 | --- | 329 |
| CT500-4T-15G-Б | --- | |||||
| СТ500-4Т-18.5Г-Б | 150 | 365,5 | 212,5 | 120 | --- | 348 |
| CT500-4T-22G-Б | ||||||
| CT500-4T-30G-Б | 180 | 436 | 203,5 | 150 | --- | 417 |
| CT500-4T-37G-Б | ||||||
| КТ500-4Т-45Г | 230 | 572,5 | 350 | 180 | --- | 550,5 |
| КТ500-4Т-55Г | ||||||
| КТ500-4Т-75Г | ||||||
| КТ500-4Т-90Г | ||||||
| КТ500-4Т-110Г | ||||||
| КТ500-4Т-132Г | 280 | 652,5 | 366 | 246 | --- | 632,5 |
| КТ500-4Т-160Г | ||||||
| КТ500-4Т-185Г | 330 | 1252,5 | 522,5 | 250 | --- | --- |
| КТ500-4Т-200Г | ||||||
| CT500-4T-220G | ||||||
| CT500-4T-250G | ||||||
| CT500-4T-280G | ||||||
| КТ500-4Т-315Г | 360 | 1275 | 546,5 | 250 | --- | --- |
| CT500-4T-355G | ||||||
| КТ500-4Т-400Г | ||||||
